Integrasi Simulator GNS3 dengan eNSP

Kebanyakan saya melakukan simulasi perangkat Nokia, Cisco, Juniper menggunakan GNS3, sepengetahuan saya Huawei tidak merilis virtual router yang khusus digunakan untuk melakukan simulasi, mungkin karena sudah ada software eNSP.

Nah bagaimana jika ingin mengkoneksikan perangkat Huawei yang ada di eNSP dengan perangkat-perangkat yang berada di GNS3.

Caranya yaitu dengan menggukan koneksi external (cloud) yang ada pada eNSP dan GNS3.

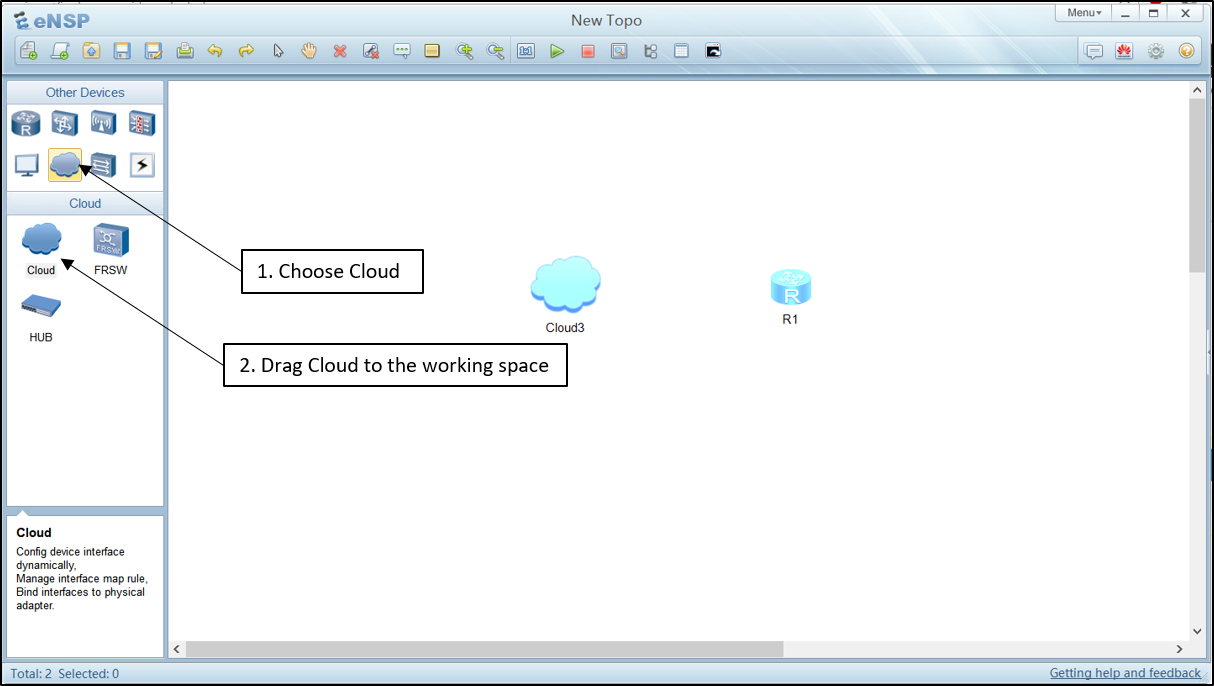

  1. Drag dan Drop device Cloud dan sebuah Router.

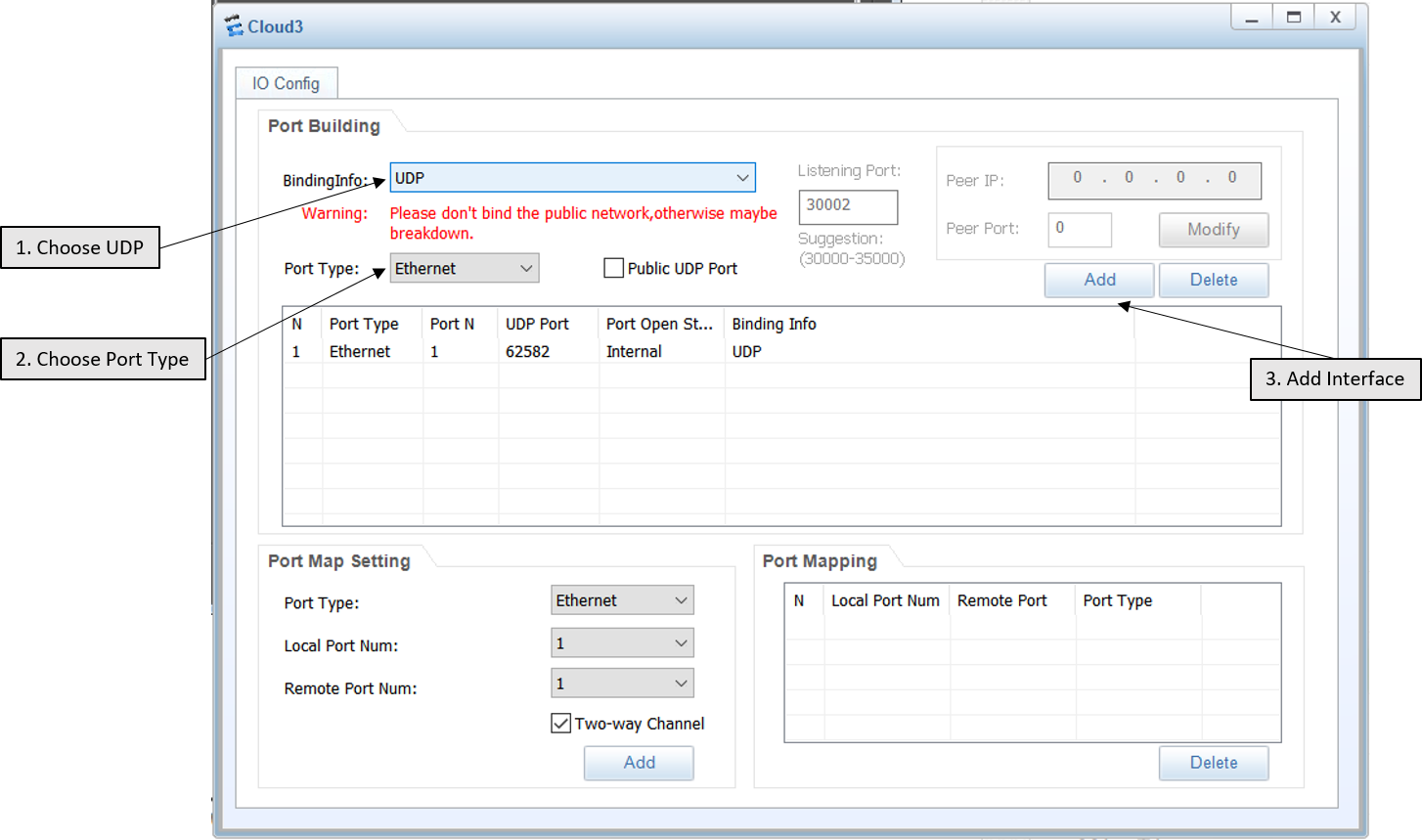

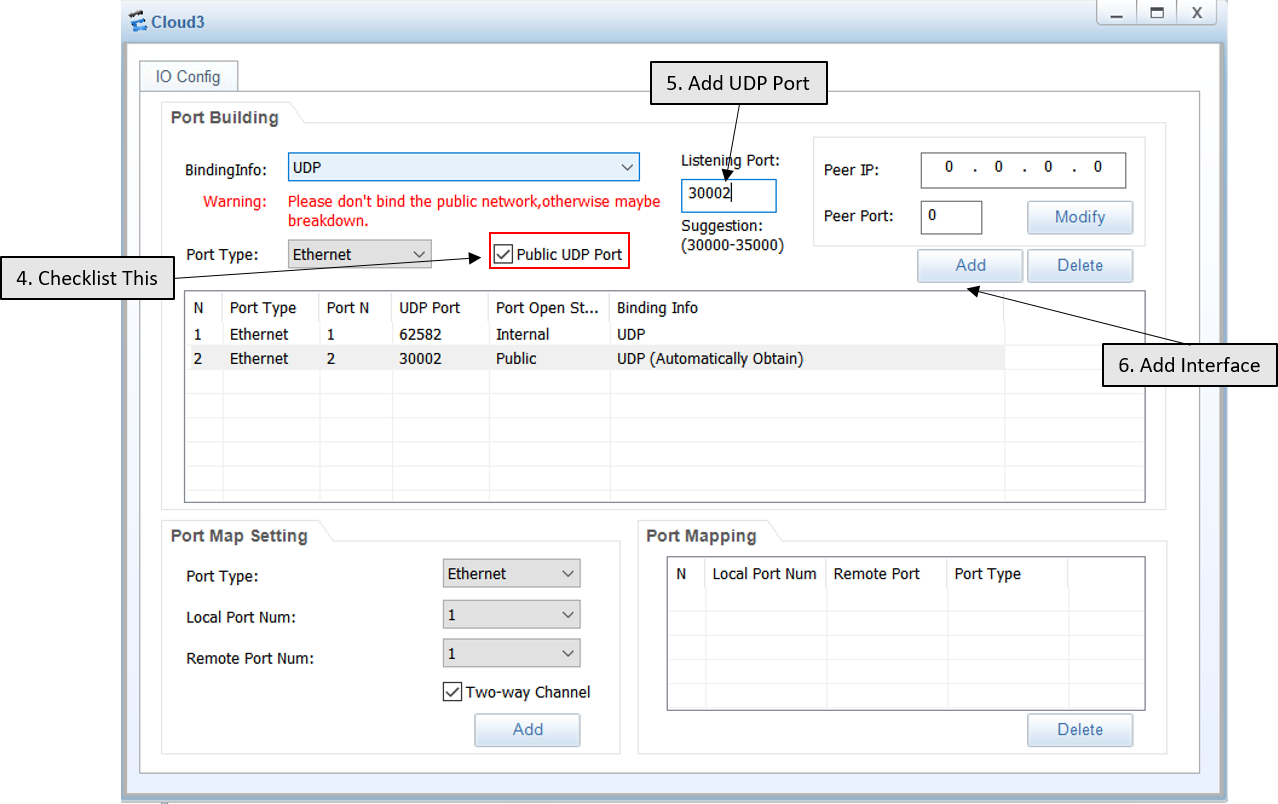

  2. Klik kanan pada cloud lalu pilih settings, pada Port Building >> BindingInfo pilih UDP, pilih Port Type lalu kllik Add. Selanjutnya tambahkan satu interface lagi dengan opsi tambahan Public UDP Port, isi Listening Port antara range 3oooo – 35000

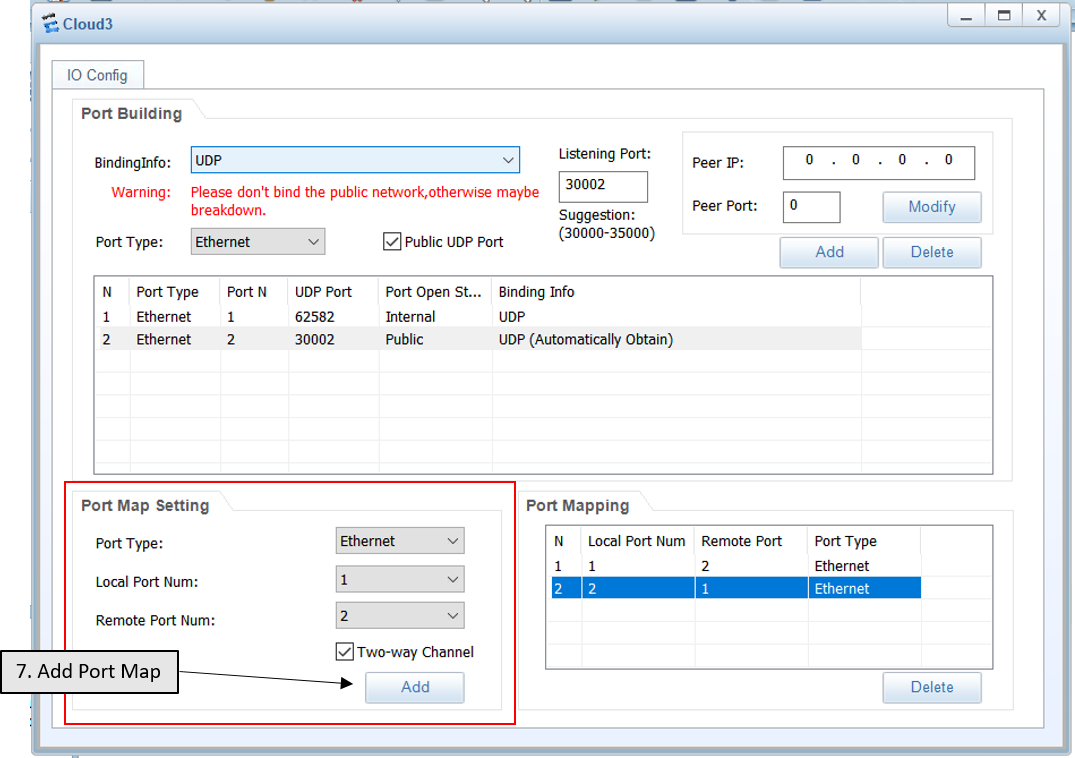

  3. Lakukan mapping Port yang baru saja dibuat kedalam Port Map Setting

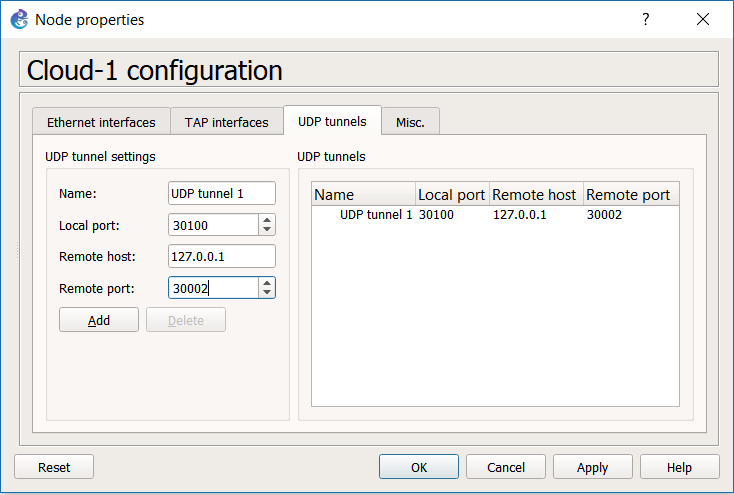

  4. Pada GNS3 drag cloud device lalu setting seperti gambar dibawah ini

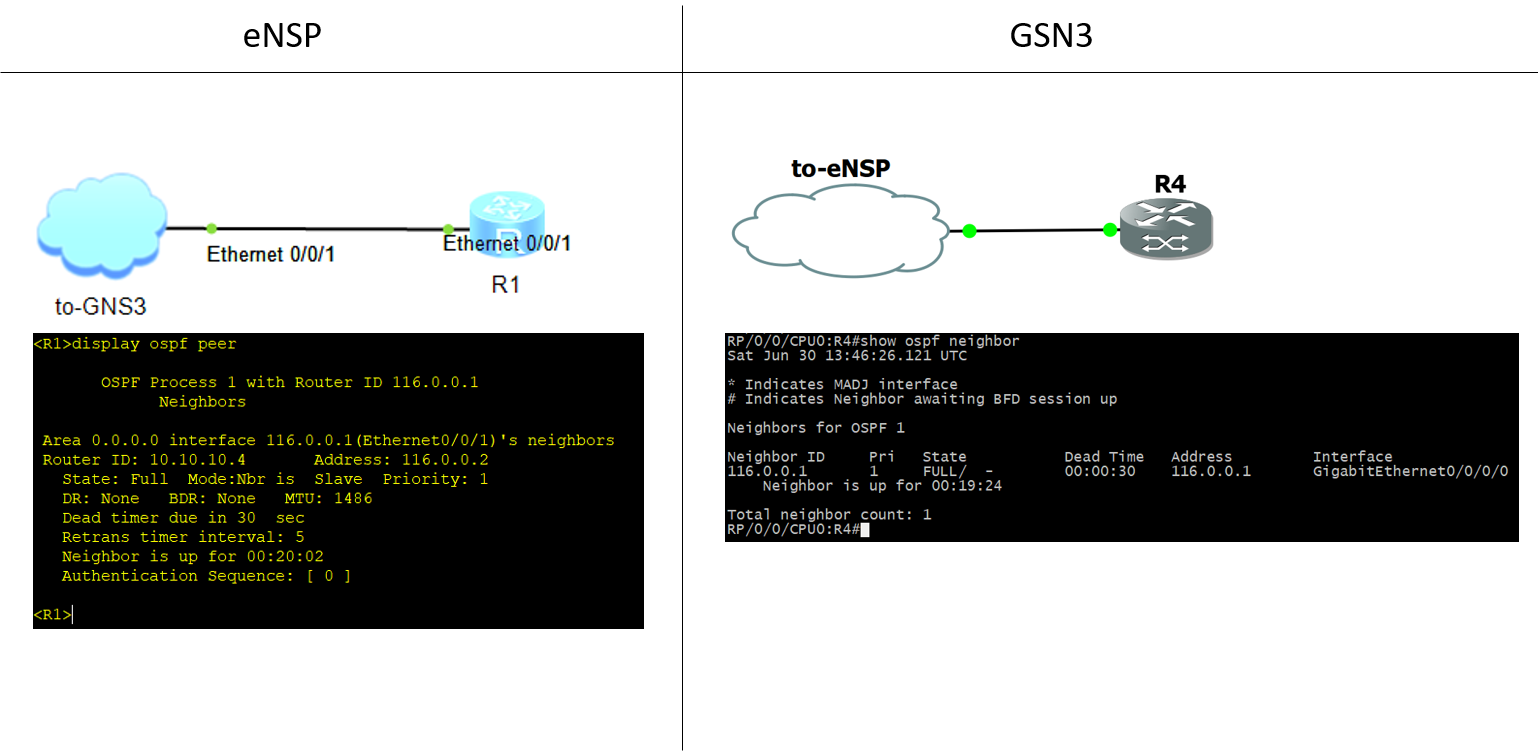

    5. Setelah konfigurasi selesai, saya coba melakukan konfigurasi OSPF antar router dengan hasil sebagai berikut:
