Kali ini kita akan belajar VPLS yang akan diterapkan di ONOS SDN Controller. pada dasarnya ini sama sepertinya vpls pada umumnya namun penerapanya di ONOS (Open Network Operating System)
VPLS (Virtual Private LAN Service) adalah aplikasi ONOS yang memungkinkan operator membuat jaringan overlay L2 sesuai permintaan, di atas infrastruktur dengan protokol OpenFlow. Aplikasi terhubung ke host jaringan dengan mengkoneksikan overlay network yang terhubung ke OpenFlow data plane.
setelah lama, saya tidak membahas tentang SDN (Software Defined Networking) sekarang saya mau mencoba untuk konfig static route di openflow controller, sebenernya masih banyak yang ingin saya bahas tentang SDN tapi karena banyaknya agenda saya, jadi belum sempat untuk di tulis, hehehe :v
Ryu controller adalah software freamework untuk defined networking, ryu controller mendukung openflow 1.1 – 1.5. ryu dalam bahasa jepang artinya flow
skema topologi yang akan dibuat adalah seperti ini
Opendaylight adalah project open source kolaborasi yang banyak di dukung oleh banyak vendor, seperti cisco, juniper , brocade dan lain lain yang di kelola oleh The Linux Foundation. Opendaylight merupakan salah satu controller pada SDN (Software Defined Networking) dan juga NFV (Network Function Virtualization) yang di tulis dengan bahasa pemrograman java.
Sebelum mempelajari materi ini anda harus memahami terlebih dahulu materi Install Opendaylight Helium di Mininet 2.2.0
Aktifkan OpenDaylight
|
1 |
mininet@mininet-vm:~/opendaylight$ ./run.sh |
Sebelumnya anda harus install OpenDaylight dulu lihat pada materi sebelumnya “install Opendaylight Helium di mininet”
Mininet (default)
Username : mininet
Password : mininet
Buat Topologi Tree
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 |
mininet@mininet-vm:~$ sudo mn --controller=remote,ip=172.16.20.130 --topo tree,3 *** Creating network *** Adding controller *** Adding hosts: h1 h2 h3 h4 h5 h6 h7 h8 *** Adding switches: s1 s2 s3 s4 s5 s6 s7 *** Adding links: (s1, s2) (s1, s5) (s2, s3) (s2, s4) (s3, h1) (s3, h2) (s4, h3) (s4, h4) (s5, s6) (s5, s7) (s6, h5) (s6, h6) (s7, h7) (s7, h8) *** Configuring hosts h1 h2 h3 h4 h5 h6 h7 h8 *** Starting controller c0 *** Starting 7 switches s1 s2 s3 s4 s5 s6 s7 *** Starting CLI: mininet> |
Test Koneksi ke semua virtual host dengan pingall
|
1 2 3 4 5 6 7 8 9 10 11 |
mininet> pingall *** Ping: testing ping reachability h1 -> h2 h3 h4 h5 h6 h7 h8 h2 -> h1 h3 h4 h5 h6 h7 h8 h3 -> h1 h2 h4 h5 h6 h7 h8 h4 -> h1 h2 h3 h5 h6 h7 h8 h5 -> h1 h2 h3 h4 h6 h7 h8 h6 -> h1 h2 h3 h4 h5 h7 h8 h7 -> h1 h2 h3 h4 h5 h6 h8 h8 -> h1 h2 h3 h4 h5 h6 h7 *** Results: 0% dropped (56/56 received) |
Kalau outputnya seperti diatas berarti semua telah terkoneksi
Lihat pada OpenDaylight di Web Browser, http://<ip_address_opendaylight>:8080 (http://172.16.20.130:8080)
Penampilan topologi ketika di buat di mininet
Perintah Dasar Mininet
Reset Mininet
|
1 |
$sudo mn -c |
|
1 2 3 4 5 6 |
mininet> h1 ping h6 PING 10.0.0.6 (10.0.0.6) 56(84) bytes of data. 64 bytes from 10.0.0.6: icmp_seq=1 ttl=64 time=0.673 ms 64 bytes from 10.0.0.6: icmp_seq=2 ttl=64 time=0.110 ms 64 bytes from 10.0.0.6: icmp_seq=3 ttl=64 time=0.110 ms 64 bytes from 10.0.0.6: icmp_seq=4 ttl=64 time=0.134 ms |
|
1 2 3 |
mininet> iperf h2 h5 *** Iperf: testing TCP bandwidth between h2 and h5 *** Results: ['6.47 Gbits/sec', '6.48 Gbits/sec'] |
cukup sekian dulu tutorial perintah dasar mininetnya, semoga bermanfaat.
OpenDaylight merupakan proyek opensource yang termasuk Sofware Defined Networking (SDN) yang di gunakan untuk controller.
Untuk menginstall OpenDaylight pada mininet, hal yang harus di perhatikan adalah
ketika mininet running secara default open vswitch akan langsung aktif, untuk jaga” kita matikan dulu supaya tidak ada masalah saat kita install OpenDaylight
|
1 |
/etc/init.d/openvswitch-controller stop |
nanti kalo installasi selesai aktifkan lagi openvswitchnya
Update Package & install java untuk support OpenDaylight
|
1 2 3 |
apt-get update apt-get install maven git openjdk-7-jre openjdk-7-jdk unzip |
Download OpenDaylight Helium ( Udah Stable nih)
|
1 2 3 4 5 6 7 8 9 |
wget https://jenkins.opendaylight.org/releng/view/controller/job/controller-merge-stable-helium/lastStableBuild/org.opendaylight.controller$distribution.opendaylight/artifact/org.opendaylight.controller/distribution.opendaylight/0.1.6-SNAPSHOT/distribution.opendaylight-0.1.6-SNAPSHOT-osgipackage.zip unzip distribution.opendaylight-0.1.6-SNAPSHOT-osgipackage.zip cd opendaylight/ export JAVA_HOME=/usr/lib/jvm/java-1.7.0-openjdk-amd64 ./run.sh |
Jalankan OpenDaylight di Web Browser
|
1 2 3 4 |
http://<ip_mininet_anda>:8080/ contoh : http://172.16.20.130:8080/ username dan passwordnya (admin & admin) Default |

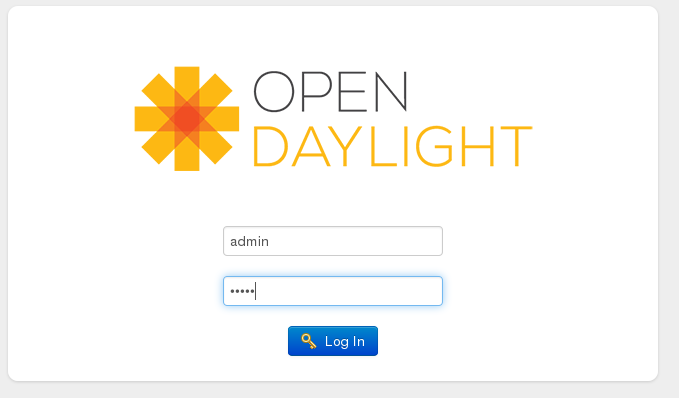

Tampilannya Gini ya
Akhirnya bisa juga install OpenDaylight, selamat mencoba
Kalo Gagal, coba terus sampe berhasil 🙂
