Cara mudah install mikrotik pada GNS3

Mikrotik adalah salah satu vendor network yang cukup berkembang untuk saat ini. untuk memberikan kemudahan dalam mempelajari mikrotik namun tidak punya perangkatnya, maka anda bisa mencoba menginstal mikrotik dalam bentuk image pada GNS3 (emulator).

gns3-di-mikrotik

Mikrotik Cloud Hosted Router (CHR) adalah sebuah image dari Mirotik Router OS, yang mempunyai fitur yang sama seperti mikrotik x86, yang dapat di install pada Virtualbox atau vmware, serta free license. karena barang gratisan maka pada mikrotik CHR ini hanya mengunakan license level 0 (nol) yang artinya hanya dapat dipakai selama 24 jam saja, tapi imagenya masih tetap bisa di pake. selain itu kekurangannya setiap interface dibatasi bandwithnya 1Mbit saja (terlaluuuu), but itu gak masalah karena ini kita jalankan untuk media belajar saja, sehingga tidak begitu signifikan untuk urusan bandwith.

sebelumnya kita harus download image nya dulu di bawah ini

nanti ketika kita download bentuknya zip, maka harus di ekstrak dulu

saya mengunakan GNS3 v1.3.13, kemudian Klik (Edit -> Preferences)

pre

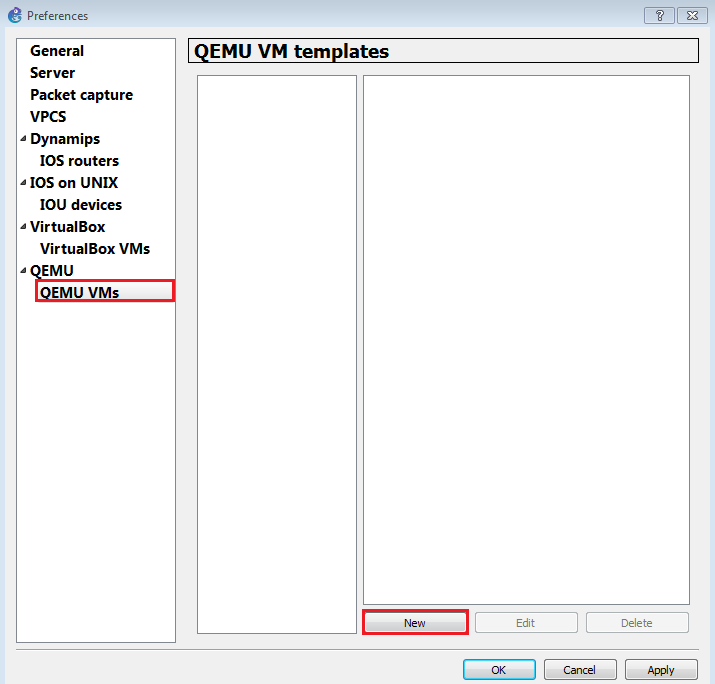

pilih Qemu Vms -> New

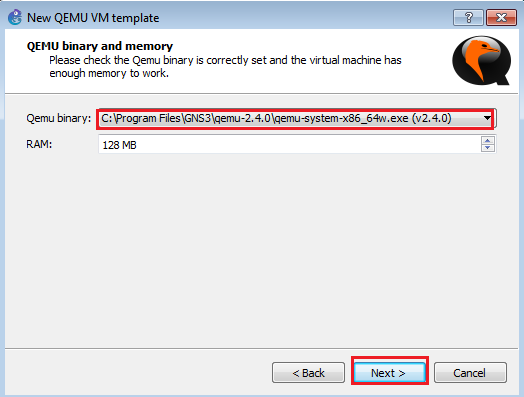

setelah itu pilih Default -> kemudian masukan nama (MikrotikOS) -> kemudian pilih qemu binary ( qemu-system-x86_64w.exe (v.2.4)) nanti sesuaikan versinya dengan punya anda, kemudian atur memori untuk RAM sebenernya 64 MB sudah cukup

pre1

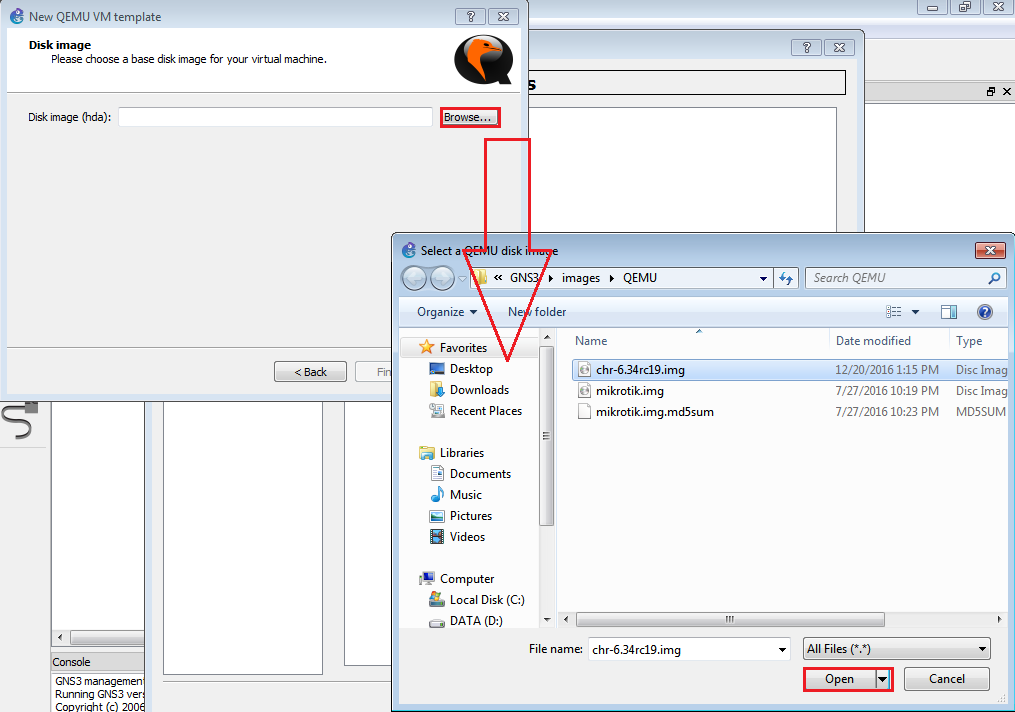

kemudian pilih image chr yang sudah kita download sebelumnya, nanti ada pilihan copy to foler qemu, di “yes” aja ya

pre2

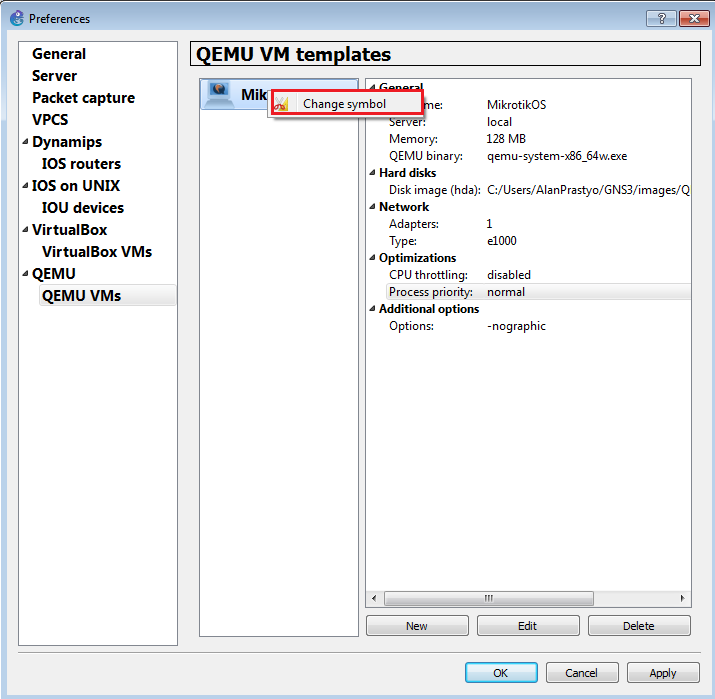

setelah itu kita klik Finish, kemudian ganti simbol untuk router mikrotiknya

coba1

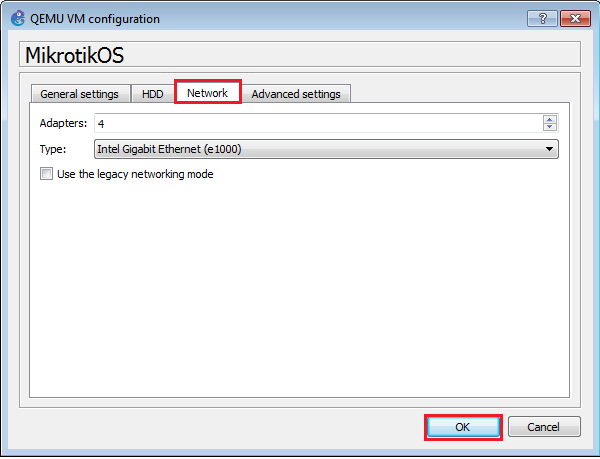

kemudian atur banyaknya adapter yang akan kita pakai pada network, Pilih Edit pada MikrotikOS

coba1

sesuaikan dengan kebutuhan anda untuk banyak adapternya kemudian OK

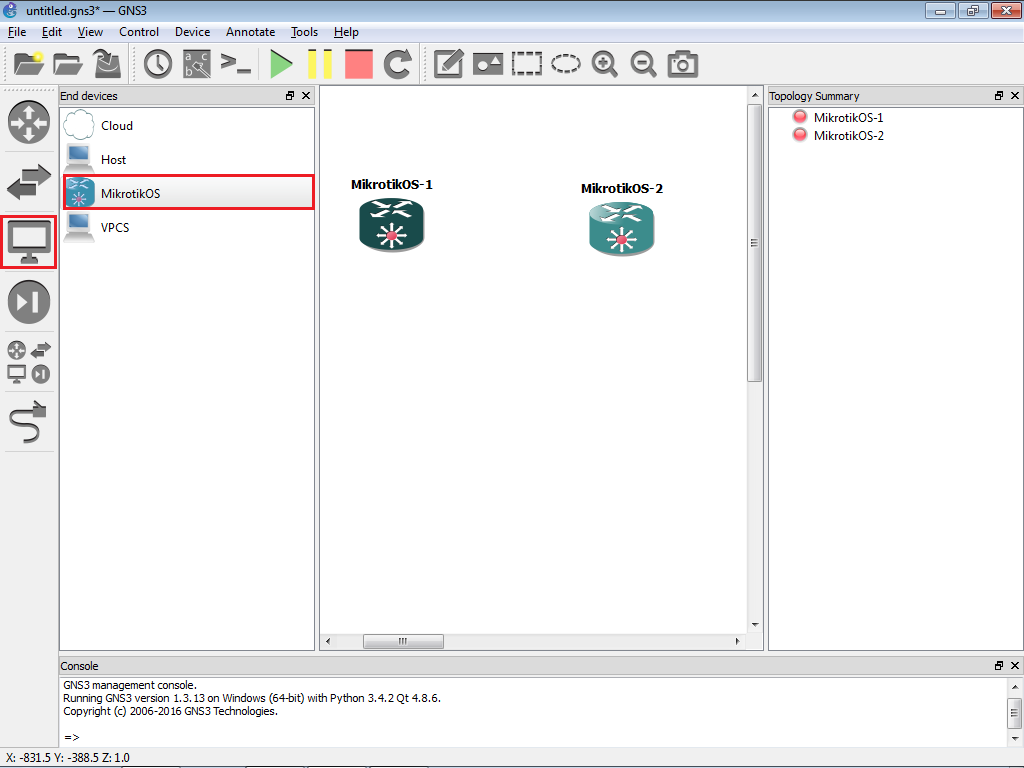

setelah itu kita akan mencoba mengaktifkan router mikrotik, nantinya bisa diremote by telnet

coba1

kemudian tekan tanda diatas itu (segitiga hijau) untuk mengaktifkan router mikrotik, setelah itu klik kanan pada router dan pilih console, tunggu sebentar karena qemu setang membooting images chr nya.

nanti masukan username : admin & passwordnya : (kosong)

nanti ada permintaan untuk melihat licese di N aja

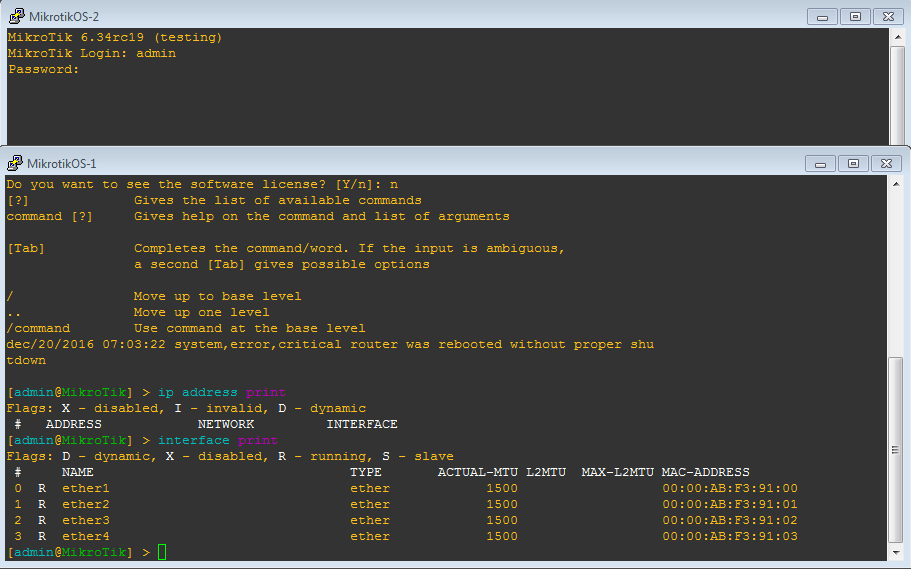

hasil

okee sudah berhasil install mikrotik (image qemu) di GNS3, untuk selanjutnya nanti saya akan mencoba untuk mengkoneksikan mikrotik di GNS3 ke publik network(internet)

semoga bermanfaat….

keep learning & istiqomah 😀
